Поворотный привод одностороннего действия FESTO DFPD-20-RP-90-RS60-F03 192600
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

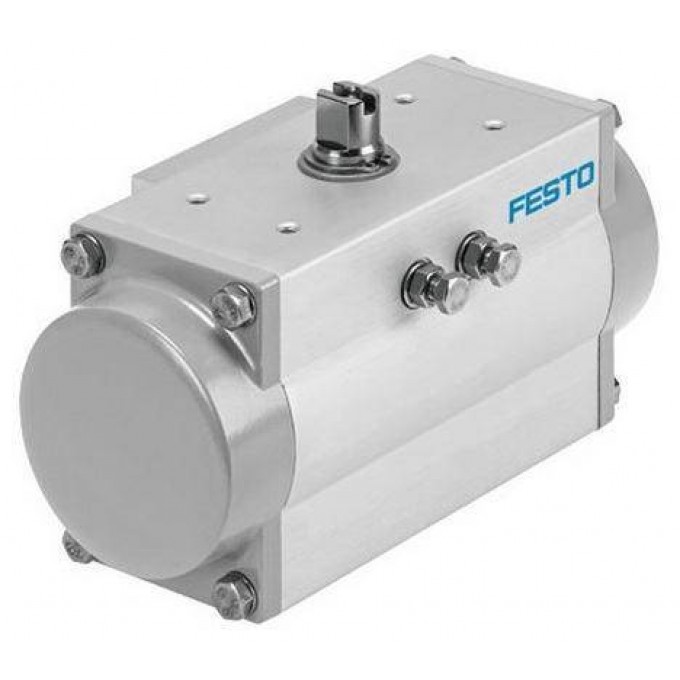

Поворотный привод DFPD-20-RP-90-RS60-F03 от FESTO представляет собой пневматическое устройство одностороннего действия, разработанное для точного управления углом поворота. Привод имеет размер 20 и обеспечивает угол поворота 90 градусов. Он предназначен для работы с рабочим давлением от 2 до 8 бар, с номинальным рабочим давлением 6 бар, что обеспечивает стабильную и надежную работу в промышленных условиях.
Конструкция привода основана на механизме рейки и шестерни, обеспечивающем эффективное преобразование линейного движения в поворотное. Определение позиции осуществляется оптическим методом, а закрывание происходит вправо. Привод соответствует стандартам VDI/VDE 3845 (NAMUR) для подключения распределителя и VDI/VDE 3845 размер AA 1 для подключения позиционера и датчика положения. Диапазон настройки конечного положения при 0° и 90° составляет от -5 до 5 градусов, что позволяет точно регулировать рабочие параметры.
Привод DFPD-20-RP-90-RS60-F03 подходит для использования в средах с потенциально взрывоопасной атмосферой, что подтверждается категориями ATEX II 2G (Газ) и II 2D (Пыль). Температура окружающей среды для безопасной эксплуатации составляет от -20°C до +80°C. Корпус и соединительная плита выполнены из анодированного алюминиевого сплава, обеспечивая долговечность и коррозионную стойкость. Уплотнения изготовлены из NBR, а пружины из пружинной стали.
Привод имеет пневматическое присоединение G1/8 и присоединение вала V9, с глубиной присоединения 10,7 мм. Монтаж осуществляется по стандарту ISO 5211 для фланца F03. Момент при номинальном рабочем давлении с углом поворота 90° составляет 7,6 Нм, а момент пружинного возврата для 90° — 14,3 Нм. Продукт соответствует директиве RoHS и поставляется с гарантией 12 месяцев.
