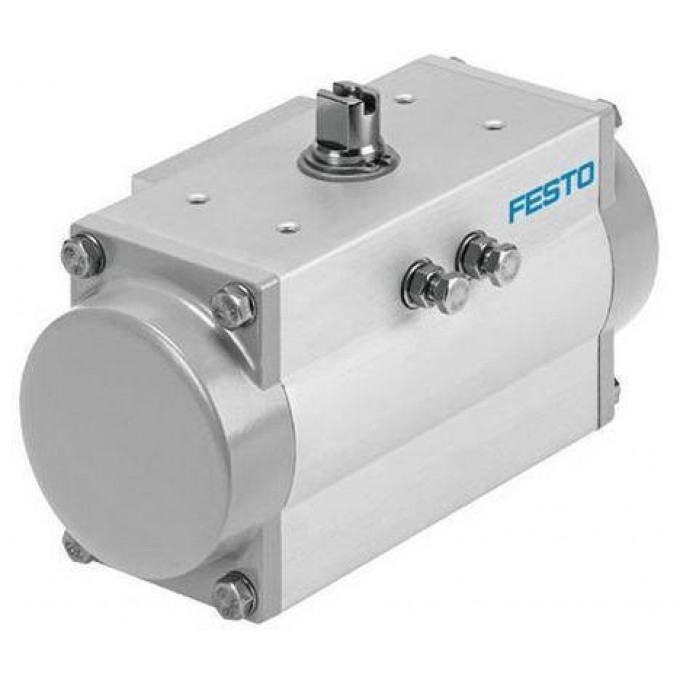

Поворотный пневматический привод одностороннего действия FESTO DFPD-240-RP-90-RS30-F0710 192597
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Поворотный пневматический привод FESTO DFPD-240-RP-90-RS30-F0710 (артикул 192597) предназначен для автоматизации процессов управления запорной арматурой. Привод одностороннего действия, что означает возврат в исходное положение осуществляется за счет пружинного механизма. Угол поворота составляет 90 градусов, с возможностью точной настройки конечных положений в диапазоне от -5 до +5 градусов как при 0°, так и при 90°.
Конструкция привода основана на механизме рейка-шестерня, обеспечивающем надежную передачу крутящего момента. Размер привода 240, а присоединение к распределителю соответствует стандарту VDI/VDE 3845 (NAMUR), что гарантирует совместимость с широким спектром компонентов. Рабочее давление находится в диапазоне от 2 до 8 бар, при номинальном рабочем давлении 3 бар привод развивает крутящий момент 85,8 Нм при 0° и 44,8 Нм при 90°. Пружинный возврат обеспечивает момент 42 Нм при 0° и 83 Нм при 90°.
Привод изготовлен из высококачественных материалов: корпус и соединительная плита из анодированного алюминиевого сплава (EN AW-6063-T6), крышка и шток из алюминиевого литья под давлением (EN AC-46100-D, EN AC-46100-D соответственно). Уплотнения выполнены из NBR, а пружины из пружинной стали. Привод имеет оптическое определение позиции и закрывается вправо. Подходит для работы со сжатым воздухом согласно ISO8573-1:2010 [7:4:4] и может эксплуатироваться в температурном диапазоне от -20 до +80 °C. Присутствует взрывозащита по категориям ATEX II 2G c T4 X и II 2D c 105°C X.
Монтаж привода осуществляется по стандарту ISO 5211 для фланца F0710, с присоединением вала V22 и глубиной присоединения 24,3 мм. Пневматическое присоединение выполнено по стандарту G1/4. Продукт соответствует директиве RoHS и имеет сертификат CE. Вес изделия составляет 9.442 кг. Гарантия производителя — 12 месяцев.
