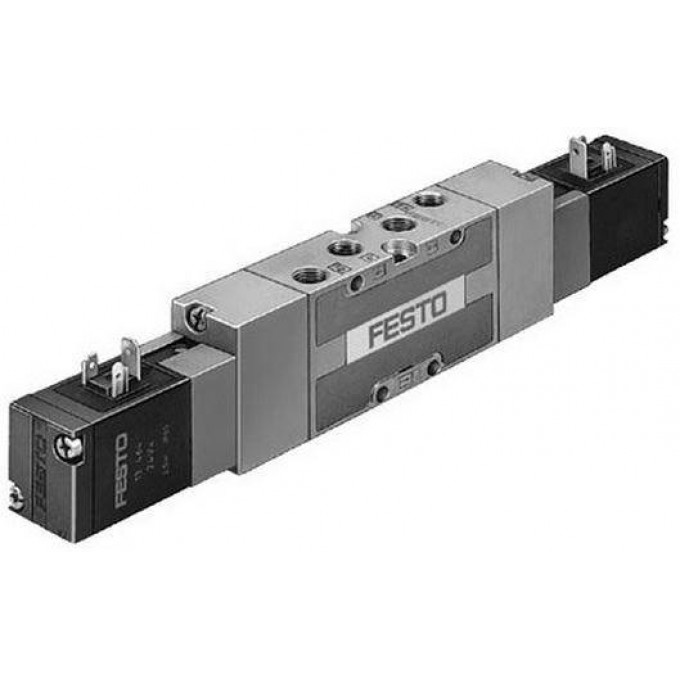

Пневматический распределитель 5/3 выхлоп в нейтральной позиции FESTO MVH-5/3E-1/4-S-B 191969

Пневматический распределитель MVH-5/3E-1/4-S-B от бренда FESTO представляет собой золотниковый распределитель с электроуправлением, предназначенный для управления потоками сжатого воздуха. Он имеет конфигурацию 5/3 с выхлопом в нейтральной позиции, что обеспечивает гибкость в управлении пневматическими приводами. Условный проход составляет 10 мм, а стандартный номинальный расход достигает 1600 л/мин. Рабочее давление может варьироваться от -0,9 до 10 бар.

Конструкция распределителя выполнена по золотниковому типу с механическим сбросом с помощью пружины. Тип управления — электрический, с возможностью ручного дублирования (защелкиваемый, толкающий, покрытый). Пилотное управление осуществляется внешним источником с пилотным давлением от 3 до 10 бар. Время включения составляет 32 мс, а время выключения — 36 мс. Катушка рассчитана на 24V DC с потребляемой мощностью 2,5W, с допустимыми колебаниями напряжения +/- 10%.

Распределитель предназначен для работы со сжатым воздухом, соответствующим стандарту ISO8573-1:2010 [7:4:4]. Допускается подача масла в воздух, но в дальнейшем требуется постоянная подача масла. Температура рабочей среды находится в диапазоне от -10 до 60 °C, а температура окружающей среды — от -5 до 50 °C. Пневматические присоединения для каналов 1, 2, 3, 4, 5 выполнены с резьбой G1/4. Подвод пилотного воздуха осуществляется через порты G1/8, а выхлоп пилота — через порты M5.

Вес продукта составляет 660 г. Электрическое подключение соответствует стандарту DIN EN 175301-803, исполнение В. Тип крепления — на PR-коллекторе со сквозным отверстием (опция). Гарантия на изделие составляет 12 месяцев. Сертификат CE подтверждает соответствие европейским стандартам безопасности. Доставка осуществляется от 3 рабочих дней до склада в Германии.
