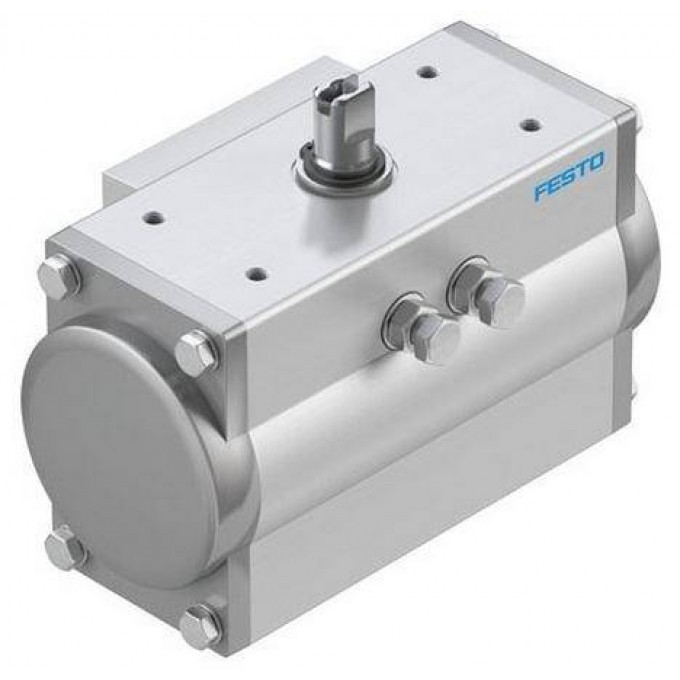

Пневматический поворотный привод двустороннего действия FESTO DFPD-20-RP-90-RD-F04 10501
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Поворотный привод FESTO DFPD-20-RP-90-RD-F04 представляет собой пневматическое устройство двустороннего действия, предназначенное для автоматизации процессов. Он обеспечивает угол поворота 90 градусов с возможностью точной настройки конечных положений в диапазоне от -5 до 5 градусов как при 0°, так и при 90°. Привод имеет размер 20 и соответствует стандарту ISO 5211 для монтажного фланца F04.
Устройство работает в диапазоне рабочего давления от 2 до 8 бар, при этом номинальное рабочее давление составляет 5,5 бар. При этом давлении привод развивает крутящий момент 20,1 Нм при угле поворота 90°. Конструкция типа «рейка и шестерня» обеспечивает надежную работу. Привод оснащен пневматическим присоединением G1/8 и присоединением вала V11 с глубиной 13,2 мм. Определение позиции осуществляется оптическим методом, а закрывание происходит вправо. Устройство соответствует стандартам VDI/VDE 3845 (NAMUR) для подключения распределителя и VDI/VDE 3845 размер AA 1 для подключения позиционера и датчика положения.
Привод предназначен для работы со сжатым воздухом, соответствующим ISO8573-1:2010 [7:4:4], при температуре окружающей среды от -20°C до +80°C. Он имеет взрывозащищенное исполнение, соответствующее категории ATEX II 2G c T4 X для газа и II 2D c 105°C X для пыли, что позволяет использовать его в потенциально взрывоопасных средах. Материалы включают анодированный алюминиевый сплав для корпуса и соединительной плиты, литой алюминий для крышки и штока, NBR для уплотнений, а также нержавеющую сталь для винтов и никелированную сталь для вала.
Вес изделия составляет 1.275 г. Привод поставляется с гарантией 12 месяцев и имеет сертификацию CE, соответствующую директиве EU по взрывозащите (ATEX). Доставка осуществляется от 3 рабочих дней до склада в DE. Привод соответствует директиве по ограничению использования опасных веществ (RoHS).
