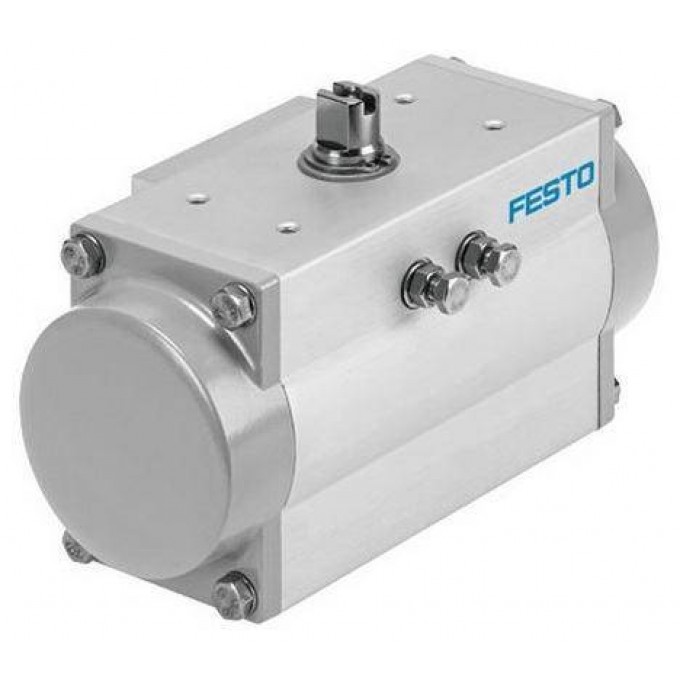

Пневматический поворотный привод одностороннего действия FESTO DFPD-120-RP-90-RS60-F0507 10513
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Пневматический поворотный привод FESTO DFPD-120-RP-90-RS60-F0507 представляет собой промышленное оборудование одностороннего действия, предназначенное для автоматизации процессов управления потоками. Он имеет угол поворота 90 градусов и размер привода 120. Привод соответствует стандарту ISO 5211 для фланца F0507 и предназначен для работы в диапазоне давления от 2 до 8 бар.
Конструкция привода основана на механизме рейки и шестерни, обеспечивающем надежное и точное позиционирование. Диапазон настройки конечного положения как при 0°, так и при 90° составляет от -5 до 5 градусов. Привод оснащен оптическим определением позиции и закрывается вправо. Подключение распределителя соответствует стандарту VDI/VDE 3845 (NAMUR), а подключение позиционера и датчика положения — стандарту VDI/VDE 3845 размер AA 1. Рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].
Привод DFPD-120-RP-90-RS60-F0507 подходит для использования в условиях, требующих взрывозащиты, так как имеет категории ATEX II 2G (газ) и II 2D (пыль) с соответствующими типами взрывозащиты. Температура окружающей среды для эксплуатации составляет от -20 до +80 °C. Корпус и соединительная плита выполнены из анодированного алюминиевого сплава, крышка и шток — из алюминиевого литья под давлением, а уплотнения — из NBR.
При номинальном рабочем давлении 6 бар привод развивает крутящий момент 86 Нм при угле поворота 0° и 44,8 Нм при 90°. Момент пружинного возврата составляет 42,1 Нм при 0° и 83,3 Нм при 90°. Расход воздуха за цикл 0°-90°-0° при 6 бар составляет 5,4 литра. Продукт соответствует директиве RoHS и поставляется с гарантией 12 месяцев.
