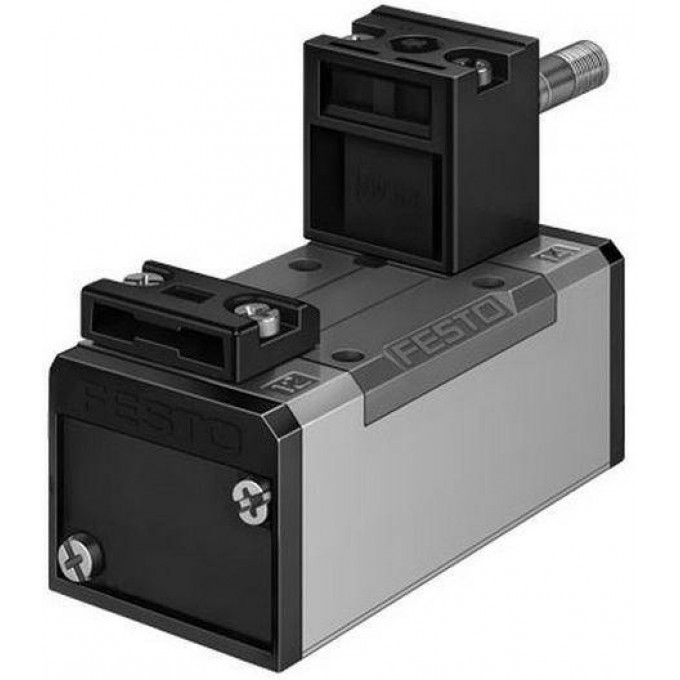

Распределитель пневматический моностабильный FESTO MFH-5/2-D-3-S-C 191993
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Распределитель MFH-5/2-D-3-S-C от FESTO представляет собой моностабильный пневматический распределитель с функцией 5/2, предназначенный для управления потоками сжатого воздуха в промышленных системах. Устройство имеет электрический тип управления и обеспечивает стандартный номинальный расход 4500 л/мин. Рабочее давление находится в диапазоне от -0,9 до 16 бар, а пилотное давление составляет от 2 до 10 бар. Распределитель разработан для использования со сжатым воздухом, соответствующим стандарту ISO8573-1:2010 [7:4:4].
Конструкция распределителя включает каретку поршня и воздушную пружину для сброса. Условный проход составляет 14,5 мм, а монтажный шаг — 71 мм. Устройство оснащено функцией быстрого выхлопа с дросселированием и мягким типом уплотнения. Класс защиты IP65 обеспечивает надежную работу в различных условиях. Распределитель соответствует стандарту ISO 5599-1 и имеет код ISO 364. Ручное дублирование возможно с использованием принадлежностей и защелкивающегося толкателя.
Распределитель MFH-5/2-D-3-S-C может быть установлен в любом положении и имеет реверсивное направление потока. Время включения составляет 60 мс, а время выключения — 66 мс. Максимальный позитивный тестовый импульс с логикой 0 равен 2200 мкс, а максимальный негативный тестовый импульс с логикой 1 — 3700 мкс. Устройство обладает стойкостью к вибрации и ударной нагрузке согласно соответствующим стандартам. Температура среды эксплуатации находится в диапазоне от -10 до 60 °C, а температура окружающей среды — от -5 до 40 °C.
Корпус распределителя выполнен из алюминиевого литья под давлением, а уплотнения шланга изготовлены из HNBR и NBR. Устройство соответствует директиве RoHS. Электрическое подключение осуществляется через F-катушку, которая заказывается отдельно. Пневматические подключения каналов 1, 2, 3, 4, 5 и подвод пилотного воздуха 14 выполнены под соединительную плиту размера 3 согласно ISO 5599-1. Выхлоп пилота, канал 84, имеет подключение M5. Вес продукта составляет 960 г. Гарантия на изделие составляет 12 месяцев.
