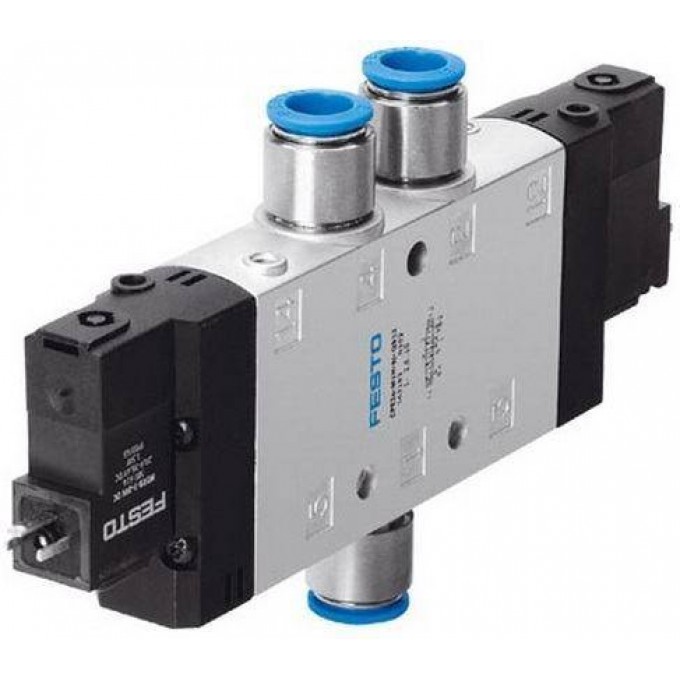

Пневматический распределитель с электроуправлением FESTO CPE24-M1H-5/3GS-3/8 191688
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Распределитель FESTO CPE24-M1H-5/3GS-3/8 (артикул 191688) представляет собой пневматический распределитель с электроуправлением, разработанный для различных промышленных применений. Он имеет функцию 5/3 Н.З. и обеспечивает стандартный номинальный расход 3000 л/мин. Устройство предназначено для работы с сжатым воздухом в соответствии с ISO8573-1:2010 [7:4:4] и поддерживает рабочее давление в диапазоне от -0,9 до 10 бар, что позволяет использовать его в том числе для вакуумных систем.
Конструкция распределителя включает каретку поршня и механическую пружину для сброса. Электрическое подключение выполнено в исполнении С, а катушка рассчитана на 24 В DC с потребляемой мощностью 1,5 Вт. Время включения составляет 25 мс, а время выключения — 55 мс. Устройство оснащено пилотным управлением с внешним питанием пилотного каскада и диапазоном пилотного давления от 2,5 до 10 бар. Класс защиты IP65с розеткой по IEC 60529 обеспечивает надежность в различных условиях эксплуатации.
Распределитель имеет ширину 24 мм и условный проход 11 мм. Пневматические подключения для каналов 1, 2, 3, 4 и 5 выполнены с резьбой G3/8. Выхлоп пилота (каналы 82, 84) и подвод пилотного воздуха (каналы 12, 14) используют резьбу M5. Корпус изготовлен из алюминиевого литья под давлением, а уплотнения шланга из NBR, что соответствует директиве RoHS. Устройство подходит для монтажа в любом положении и обладает стойкостью к вибрации и ударным нагрузкам.
Рабочий цикл распределителя составляет 100%, что гарантирует непрерывную работу. Допустимые колебания напряжения составляют -15 % / +10 %. Продукт имеет авторизацию Germanischer Lloyd и c UL us - Recognized (OL), а также сертификат CE. Гарантия на изделие составляет 12 месяцев. Вес продукта 430 г.
