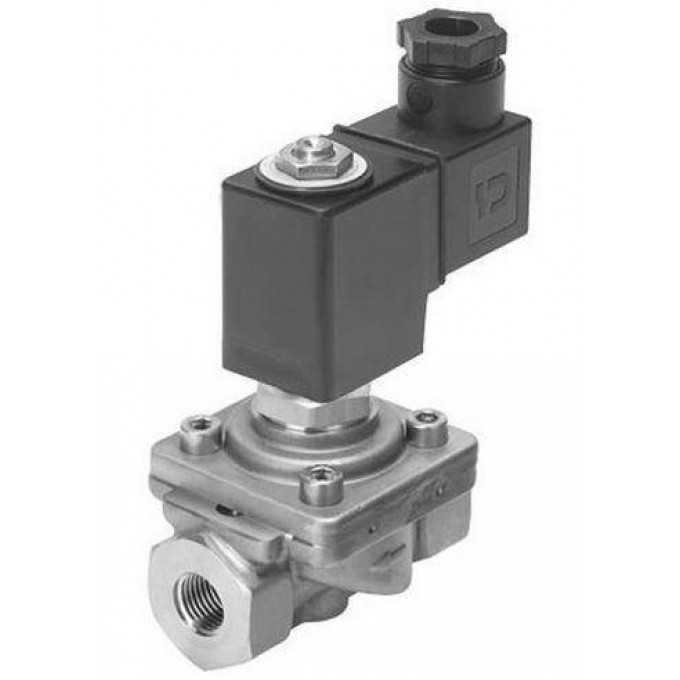

Электромагнитный клапан мембранный FESTO VZWF-B-L-M22C-G-2AP-R1 192836

Электромагнитный клапан FESTO VZWF-B-L-M22C-G14-135-2AP4-10-R1 (артикул 192836) представляет собой мембранный клапан усиленной конструкции с электрическим типом управления. Он предназначен для использования с такими рабочими средами, как сжатый воздух (согласно ISO8573-1:2010 [7:4:4]), инертные газы и холодная вода, с возможностью применения других сред по запросу. Клапан имеет функцию распределителя 2/2 Н.З., одностороннего действия, обеспечивая надежное перекрытие потока.

Данная модель оснащена присоединением G1/4 и условным проходом 13,5 мм, что позволяет интегрировать ее в различные трубопроводные системы. Рабочее давление клапана составляет от 0 до 10 бар, а номинальное давление запорно-регулирующей арматуры достигает 40 бар. Электрическое подключение осуществляется через разъем кубической формы по EN 175301-803, исполнение А. Катушка клапана рассчитана на напряжение 110 V AC с частотой 50/60 Hz, потребляемая мощность при переключении составляет 19 VA, а в режиме удержания — 16 VA. Допустимые колебания напряжения составляют +/- 10 %.

Материал корпуса выполнен из отливки нержавеющей стали (номер материала 1.4581), что обеспечивает высокую коррозионную стойкость, подтвержденную классификацией CRC 3. Уплотнение изготовлено из NBR, а винты — из легированной нержавеющей стали (номер материала 1.4301). Клапан имеет класс защиты IP65 и соответствует директиве EU по оборудованию низкого напряжения. Направление потока нереверсивное, а монтаж возможен в линию с положением магнита.

Время включения клапана составляет 130 мс, время выключения — 180 мс. Расход Kv равен 1,8 м³/ч, а стандартный номинальный расход — 1.920 л/мин. Клапан может работать при температуре рабочей среды от -10 до 80 °C и температуре окружающей среды от -10 до 35 °C. Уровень утечек соответствует классу A по EN 12266-1. Продукт весит 1000 грамм, содержит PWIS вещества и соответствует директиве RoHS. Гарантия на изделие составляет 12 месяцев.
