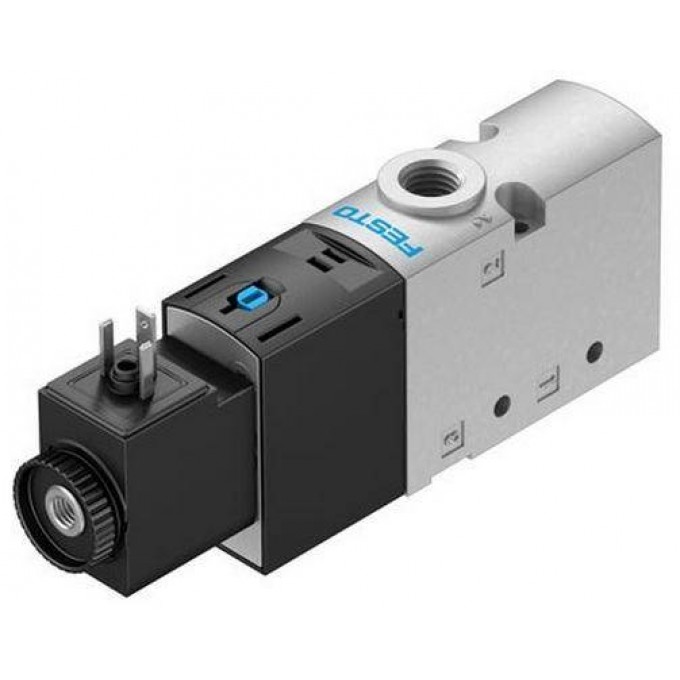

Пневматический распределитель электрический FESTO VUVS-L20-M32U-AZD-G18-F7 10419
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Пневматический распределитель Festo VUVS-L20-M32U-AZD-G18-F7 (артикул 10419) представляет собой 3/2-ходовой нормально открытый (Н.О.) моностабильный клапан с электрическим типом управления. Он предназначен для управления потоками сжатого воздуха в пневматических системах. Распределитель имеет золотниковый тип конструкции и оснащен воздушной пружиной для сброса. Стандартный номинальный расход составляет 700 л/мин, а условный проход — 5,7 мм.
Устройство работает в диапазоне рабочего давления от -0,9 до 10 бар и пилотного давления от 2,5 до 10 бар. Время включения составляет 14 мс, а время выключения — 21 мс. Распределитель может быть установлен в любом положении и оснащен защелкиваемым ручным дублированием. Питание пилотного каскада является внешним, а направление потока — реверсивным. Предусмотрена функция быстрого выхлопа с дросселированием и защита от перекрытия.
Корпус распределителя выполнен из окрашенного алюминиевого литья под давлением, золотник — из алюминиевого сплава, а уплотнения — из HNBR/NBR. Рабочая среда — сжатый воздух, соответствующий ISO8573-1:2010 [7:4:4], с возможностью работы со смазкой при условии постоянной смазки. Температура среды и окружающей среды находится в диапазоне от -10 до 60 °C. Устройство соответствует директиве RoHS и имеет классификацию сопротивления коррозии CRC 2.
Подключение пневматических каналов 1, 2 и 3 осуществляется через резьбу G1/8. Подвод пилотного воздуха 12 и выхлоп пилота 82 выполнены с резьбой M5. Распределитель весит 138 г и может быть установлен на коллекторной плите со сквозным отверстием. Катушка и разъем для электрического управления заказываются отдельно.
