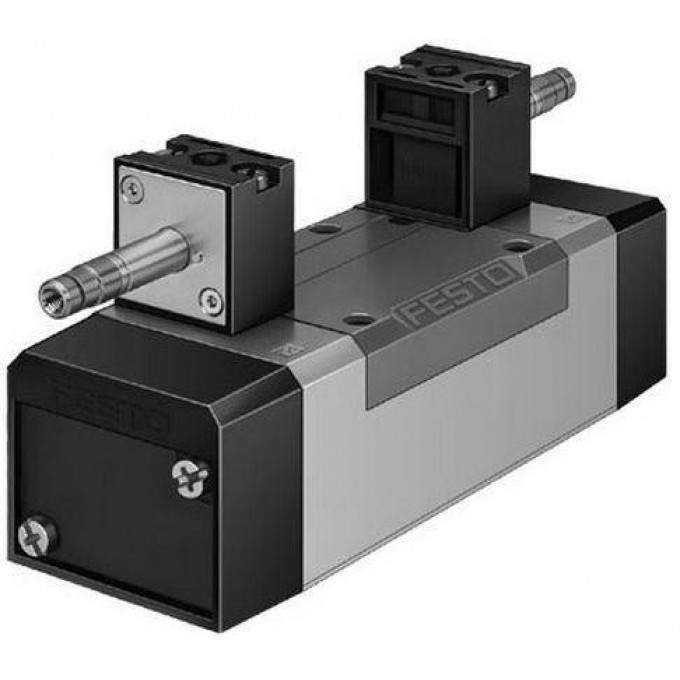

Пневматический распределитель электрический FESTO MN1H-5/3E-D-2-C 192022
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Распределитель Festo MN1H-5/3E-D-2-C представляет собой электрически управляемый пневматический распределитель с функцией 5/3 выхлопа в нейтральной позиции. Он предназначен для управления потоками сжатого воздуха в промышленных пневматических системах. Устройство соответствует стандарту ISO 5599-1 и обладает классом защиты IP65, что обеспечивает его надежную работу в различных условиях.
Основные технические характеристики включают стандартный номинальный расход 2300 л/мин и рабочее давление в диапазоне от 3 до 10 бар. Условный проход составляет 11,5 мм. Распределитель оснащен механической пружиной для сброса и имеет функцию быстрого выхлопа с дросселированием. Конструкция проекта основана на каретке поршня, а тип уплотнения - мягкий. Питание пилотного каскада осуществляется внутренне, предусмотрена защита от перекрытия.
Устройство может быть установлено в любом положении и имеет монтажный шаг 56 мм. Ручное дублирование возможно с использованием принадлежностей и защелки. Электрическое подключение осуществляется через катушку N1, которая заказывается отдельно. Пневматические подключения каналов 1, 2, 3, 4 и 5 выполнены через соединительную плиту размера 2 согласно ISO 5599-1. Выхлопы пилота каналов 82 и 84 имеют размер M5.
Распределитель работает со сжатым воздухом в соответствии с ISO8573-1:2010 [7:4:4], возможна работа со смазкой при условии постоянного смазывания. Температура окружающей среды и рабочей среды составляет от -5 до 50 °C. Корпус выполнен из алюминиевого литья под давлением, уплотнения - из HNBR/NBR. Продукт соответствует директиве RoHS и имеет авторизацию Germanischer Lloydc UL us - Recognized (OL).
