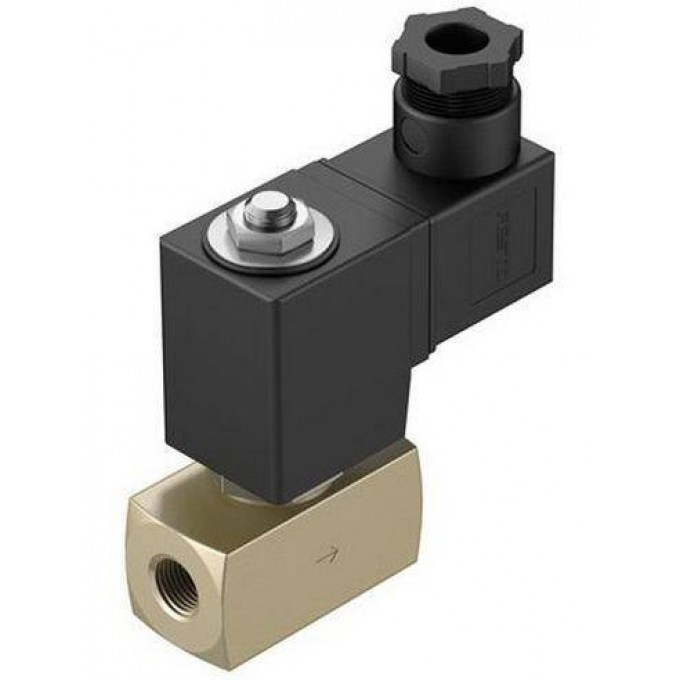

Соленоидный клапан FESTO VZWD-L-M22C-M-G-V-3AP 192806

Соленоидный клапан FESTO VZWD-L-M22C-M-G14-10-V-3AP4-50 является тарельчатым клапаном с прямым управлением, предназначенным для регулирования потоков различных сред. Модель имеет условный проход 1 мм и присоединение G1/4. Клапан функционирует как 2/2 нормально закрытый (Н.З.) моностабильный распределитель и рассчитан на рабочее давление от 0 до 50 бар. Конструкция обеспечивает нереверсивное направление потока.

Устройство оснащено мягким типом уплотнения и может быть установлено в любом положении благодаря линейному монтажу. Электрическое подключение осуществляется через разъем кубической формы, исполнение А по EN 175301-803. Характеристики катушки включают напряжение 230 В AC (50/60 Гц), мощность переключения 10.5 VA и мощность удержания 7.6 VA. Класс изоляции F и допустимые колебания напряжения +/- 10% обеспечивают стабильную работу. Клапан имеет класс защиты IP65 и соответствует директиве EU по оборудованию низкого напряжения.

Клапан предназначен для работы со сжатым воздухом (ISO8573-1:2010 [7:4:4]), инертными газами, минеральным маслом, водой и нейтральными жидкостями. Температура среды может варьироваться от -10 до 80 °C, а температура окружающей среды – от -10 до 35 °C. Корпус клапана выполнен из латуни (CW614N), а уплотнения шланга – из FPM. Уровень утечек соответствует классу А по EN 12266-1. Расход Kv составляет 0,06 м³/ч, а стандартный номинальный расход – 60 л/мин.

Время включения клапана составляет 25 мс, а время выключения – 10 мс. Механическая пружина обеспечивает тип сброса. Продукт содержит PWIS вещества и соответствует директиве по ограничению использования опасных веществ (RoHS). Классификация сопротивления коррозии CRC составляет 1. Гарантия на изделие составляет 12 месяцев.
