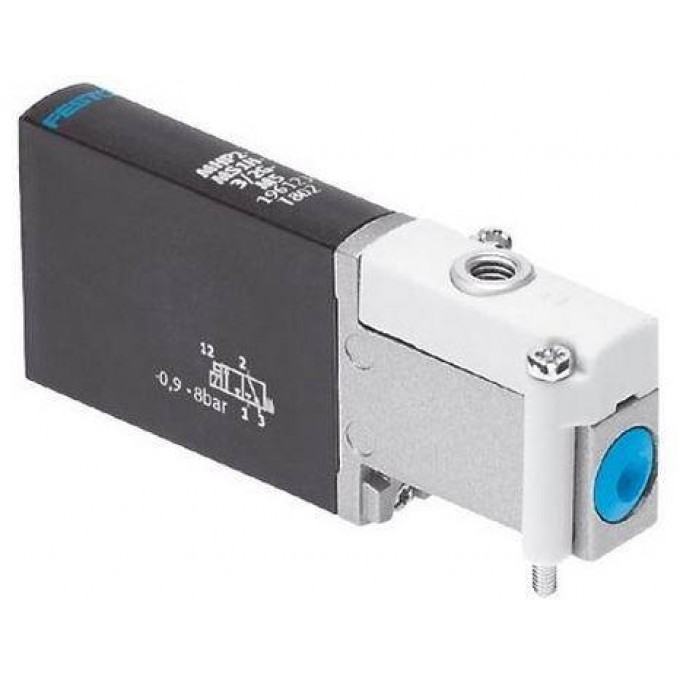

Пневматический распределитель электрический FESTO MHP3-M1H-3/2G-1/8 192200

Распределитель FESTO MHP3-M1H-3/2G-1/8 представляет собой электрический пневматический распределитель с функцией 3/2 нормально закрытого (Н.З.) моностабильного типа. Он предназначен для управления потоками сжатого воздуха в соответствии с ISO8573-1:2010 [7:4:4]. Устройство имеет ширину 14 мм и обеспечивает стандартный номинальный расход 200 л/мин при рабочем давлении от -0,9 до 8 бар. Условный проход составляет 3 мм.

Конструкция распределителя включает переливной тарельчатый клапан и механическую пружину для сброса. Управление осуществляется электрически, с прямым пилотным управлением. Электрическое подключение выполнено через 2-контактный разъем, а катушка рассчитана на 24 В постоянного тока с мощностью 3,7 Вт. Допустимые колебания напряжения составляют +/- 10%. Пневматические подключения включают монтажную плиту для каналов 1 и 3, а также G1/8 для канала 2. Класс защиты IP65 обеспечивает надежную работу в различных условиях.

Распределитель подходит для использования в системах, где требуется точное и быстрое управление пневматическими приводами. Он может быть установлен в любом положении и имеет функцию быстрого выхлопа с дросселированием. Материалы, используемые в конструкции, не содержат медь и тефлон, а также соответствуют директиве RoHS. Корпус выполнен из цинковой штамповки с покрытием, уплотнения — из HNBR и NBR, а винты — из гальванизированной стали.

Устройство обладает высокой производительностью, максимальная частота переключения достигает 130 Гц, время включения составляет 8,3 мс, а время выключения — 4,5 мс. Рабочий цикл составляет 100%. Температурный диапазон для среды и окружающей среды находится в пределах от -5 до 40 °C. Продукт имеет авторизацию c UL us - Recognized (OL) и классификацию сопротивления коррозии CRC 2. Гарантия на изделие составляет 12 месяцев.
