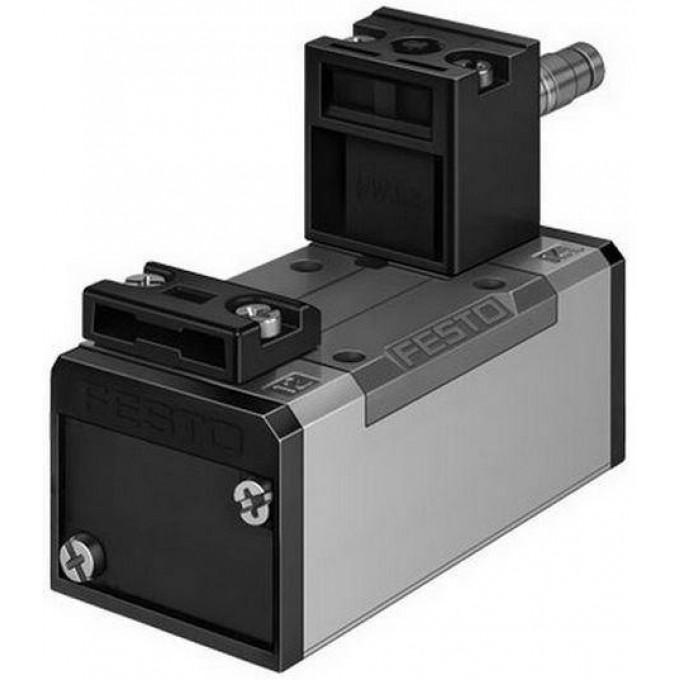

Распределитель пневматический моностабильный FESTO MN1H-5/2-D-2-S-C 192012
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Распределитель пневматический моностабильный FESTO MN1H-5/2-D-2-S-C (артикул 192012) предназначен для управления потоками сжатого воздуха в пневматических системах. Модель имеет функцию 5/2 моностабильного распределителя с электрическим типом управления и обеспечивает стандартный номинальный расход 2300 л/мин. Устройство соответствует стандарту ISO 5599-1 и авторизовано Germanischer Lloyd.
Рабочее давление распределителя варьируется от -0,9 до 16 бар, а пилотное давление составляет от 2 до 10 бар. Конструкция включает каретку поршня и мягкий тип уплотнения. Распределитель оснащен функцией быстрого выхлопа с дросселированием и защитой от перекрытия. Время включения составляет 43 мс, а время выключения — 62 мс. Рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], возможна работа со смазкой при условии постоянного смазывания.
Устройство имеет класс защиты IP65, что обеспечивает защиту от пыли и водяных струй. Температура среды и окружающей среды может находиться в диапазоне от -5 до 50 °C. Монтаж осуществляется на монтажной плите с помощью сквозного отверстия и винта. Пневматические подключения (каналы 1, 2, 3, 4, 5, подвод пилотного воздуха 14) выполнены как соединительные плиты размера 2 согласно ISO 5599-1. Выхлоп пилота, канал 84, имеет резьбу M5.
Корпус распределителя выполнен из алюминиевого литья под давлением, а уплотнения шланга — из HNBR и NBR. Продукт соответствует директиве по ограничению использования опасных веществ (RoHS). Электрическое подключение осуществляется через катушку N1, которая заказывается отдельно. Вес изделия составляет 710 г. Гарантия на распределитель — 12 месяцев.
