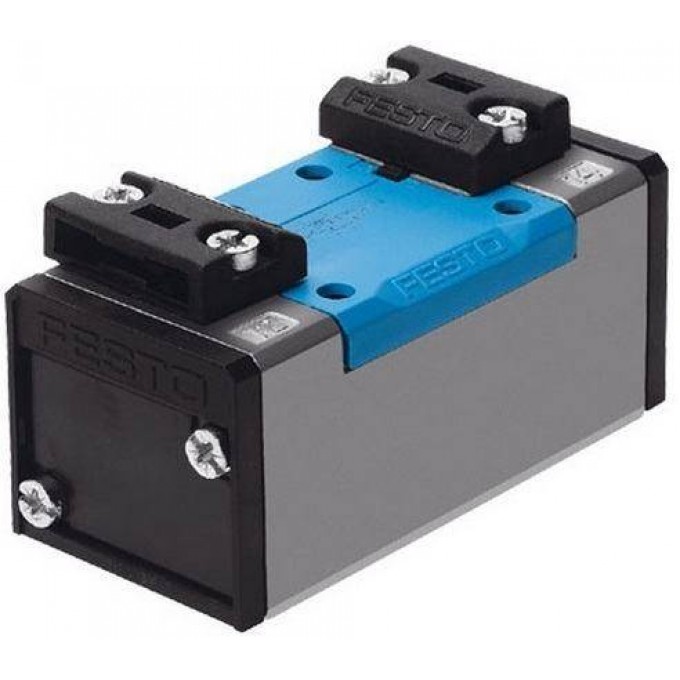

Распределитель пневматический электрический FESTO MN1H-5/3G-D-2-S-C 192040
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Распределитель MN1H-5/3G-D-2-S-C от FESTO представляет собой электрический пневматический распределитель с функцией 5/3 Н.З. и шириной 54 мм. Он предназначен для работы со сжатым воздухом в соответствии с ISO8573-1:2010 [7:4:4] и обеспечивает стандартный номинальный расход 2300 л/мин при рабочем давлении от -0,9 до 16 бар. Устройство соответствует стандарту ISO 5599-1.
Конструкция распределителя включает каретку поршня и механическую пружину для сброса. Условный проход составляет 11,5 мм, а монтажный шаг — 56 мм. Распределитель оснащен функцией быстрого выхлопа с дросселированием и мягким типом уплотнения. Класс защиты IP65 позволяет использовать его в различных условиях. Возможна работа со смазкой при условии постоянного последующего смазывания.
Управление осуществляется электрически с пилотным каскадом, питающимся внешне. Пилотное давление находится в диапазоне от 3 до 10 бар. Время включения составляет 33 мс, а время выключения — 82 мс. Устройство обладает стойкостью к вибрации (уровень жесткости 1) и ударным нагрузкам (шоковый тест SG2). Температура рабочей среды и окружающей среды может варьироваться от -5 до 50 °C.
Пневматические подключения для каналов 1, 2, 3, 4, 5, а также подводы пилотного воздуха 12 и 14 выполнены через соединительную плиту размера 2 согласно ISO 5599-1. Выхлоп пилота для каналов 82 и 84 осуществляется через подключение M5. Корпус выполнен из алюминиевого литья под давлением, уплотнения — из HNBR и NBR. Распределитель весит 940 г и монтируется на монтажной плите со сквозным отверстием и винтом. Электрическая катушка N1 заказывается отдельно. Продукт соответствует директиве RoHS и имеет авторизацию Germanischer Lloyd.
