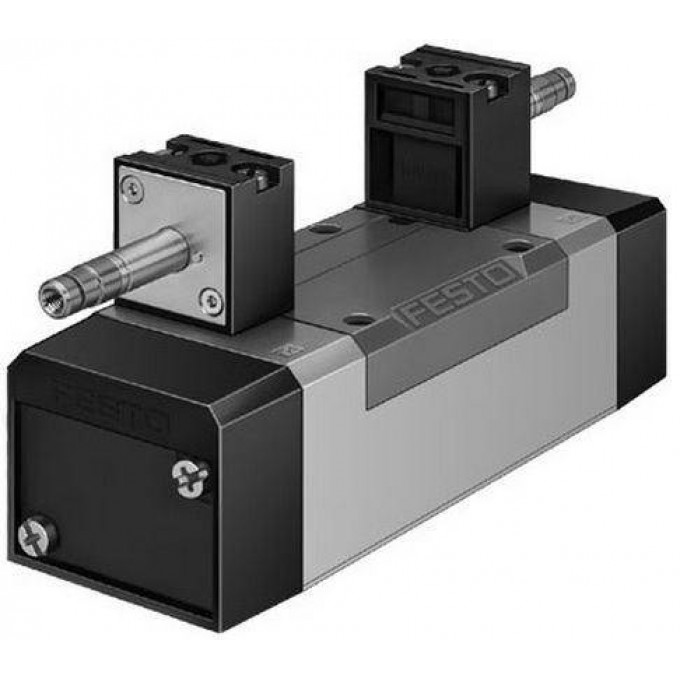

Распределитель электромагнитный FESTO MN1H-5/3B-D-3-S-C 192026
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Электромагнитный распределитель Festo MN1H-5/3B-D-3-S-C (артикул 192026) предназначен для управления потоками сжатого воздуха в пневматических системах. Модель имеет функцию 5/3 с давлением в нейтральной позиции и электрический тип управления, обеспечивая точное и надежное переключение. Рабочее давление устройства составляет от -0,9 до 16 бар, а стандартный номинальный расход достигает 4000 л/мин, что позволяет использовать его в системах с высокими требованиями к производительности.
Конструкция распределителя включает каретку поршня и механическую пружину для сброса. Условный проход составляет 14,5 мм, а монтажный шаг — 71 мм. Устройство оснащено мягким типом уплотнения и имеет класс защиты IP65, что гарантирует устойчивость к пыли и влаге. Распределитель соответствует стандарту ISO 5599-1 и может быть установлен в любом положении. Для работы требуется сжатый воздух согласно ISO8573-1:2010 [7:4:4], возможно использование со смазкой при условии постоянного смазывания.
Модель MN1H-5/3B-D-3-S-C обладает функцией быстрого выхлопа с дросселированием и защитой от перекрытия. Время включения составляет 35 мс, а время выключения — 78 мс. Пилотное давление находится в диапазоне 3-10 бар, с внешним питанием пилотного каскада. Устройство устойчиво к вибрациям (тест транспортного применения на уровне жесткости 1) и ударным нагрузкам (шоковый тест SG2). Температура рабочей среды и окружающей среды может варьироваться от -5 до 50 °C.
Распределитель весит 1170 г и имеет электрическое подключение для катушки N1, которая заказывается отдельно. Тип крепления — на монтажной плите со сквозным отверстием и винтом. Пневматические подключения (каналы 1, 2, 3, 4, 5, а также подвод пилотного воздуха 12 и 14) выполнены через соединительную плиту размера 3 согласно ISO 5599-1. Материал корпуса — алюминиевое литье под давлением, уплотнения — HNBR/NBR. Продукт соответствует директиве RoHS и имеет гарантию 12 месяцев.
