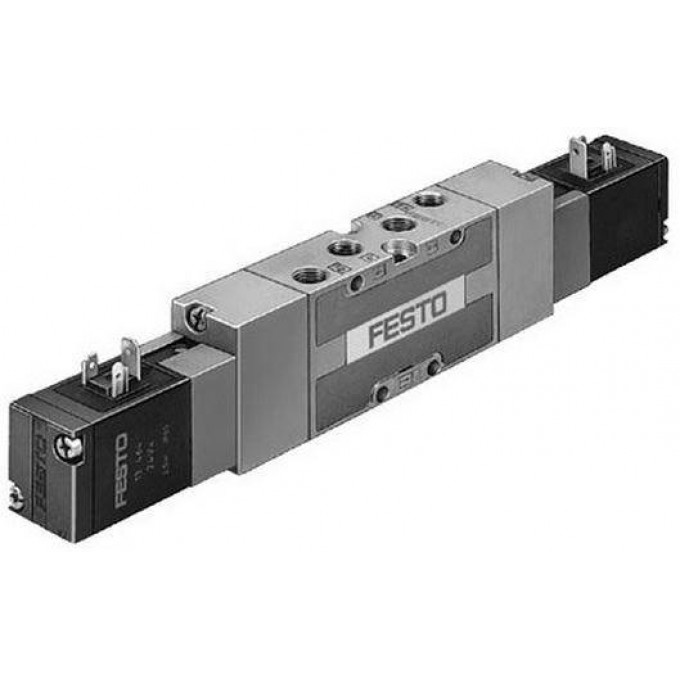

Пневматический распределитель FESTO MFH-5/3B-D-3-S-C-EX 191819
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Пневматический распределитель FESTO MFH-5/3B-D-3-S-C-EX (артикул 191819) представляет собой электромагнитный распределитель с функцией 5/3 под давлением в нейтральной позиции. Он разработан для управления потоками сжатого воздуха в промышленных пневматических системах. Устройство характеризуется шириной 65 мм, стандартным номинальным расходом 4000 л/мин и рабочим давлением от -0,9 до 16 бар. Распределитель соответствует стандарту ISO 5599-1 и имеет условный проход 14,5 мм.
Конструкция распределителя включает каретку поршня и механическую пружину для сброса. Управление осуществляется электрически, с возможностью ручного дублирования с защелкой. Питание пилотного каскада внешнее, с пилотным давлением от 3 до 10 бар. Время включения составляет 36 мс, а время выключения — 75 мс. Устройство имеет класс защиты IP65 и может монтироваться в любом положении. Рабочая среда — сжатый воздух, соответствующий ISO8573-1:2010 [7:4:4], возможна работа со смазкой.
Распределитель MFH-5/3B-D-3-S-C-EX предназначен для использования в различных промышленных приложениях, включая взрывоопасные зоны, о чем свидетельствует соответствие директиве EU по взрывозащите (ATEX) с категориями II 2G (газ, c T4) и II 2D (пыль, c T105°C). Температура окружающей среды для эксплуатации составляет от -5°C до +40°C. Устройство обладает стойкостью к вибрации и ударной нагрузке согласно соответствующим стандартам.
Корпус распределителя выполнен из алюминиевого литья под давлением, а уплотнения — из HNBR/NBR. Продукт соответствует директиве RoHS. Электрическое подключение осуществляется через F-катушку, которая заказывается отдельно. Тип крепления — на монтажной плите со сквозным отверстием и винтом. Пневматические подключения (каналы 1, 2, 3, 4, 5, 12, 14) выполнены под соединительную плиту размера 3 согласно ISO 5599-1.
