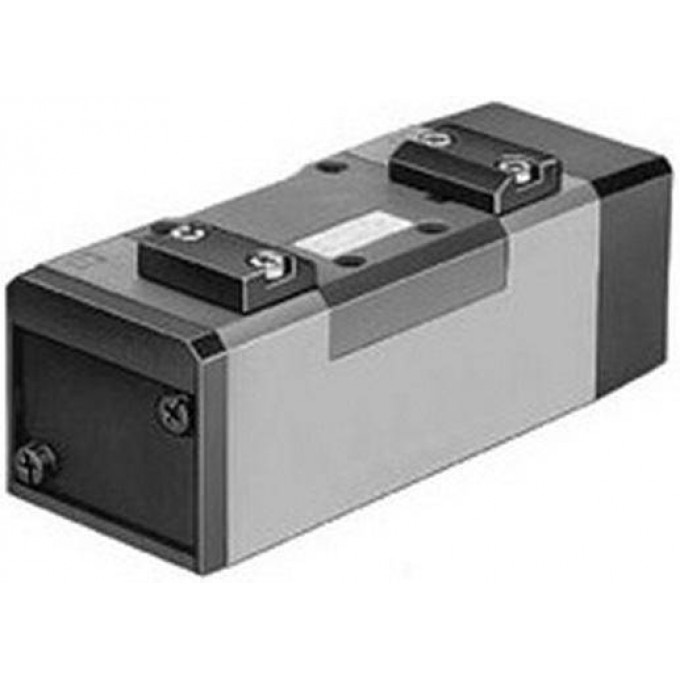

Пневматический распределитель электрический FESTO MN1H-5/3G-D-3-S-C 192042
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Распределитель Festo MN1H-5/3G-D-3-S-C представляет собой электрически управляемый пневматический распределитель с функцией 5/3 нормально закрытый. Он предназначен для управления потоками сжатого воздуха в соответствии с ISO8573-1:2010 [7:4:4] в промышленных системах автоматизации. Устройство обеспечивает стандартный номинальный расход 4100 л/мин и работает в диапазоне давления от -0,9 до 16 бар.
Конструкция распределителя включает каретку поршня и механическую пружину для сброса. Условный проход составляет 14,5 мм, а монтажный шаг – 71 мм. Распределитель оснащен функцией быстрого выхлопа с дросселированием и мягким типом уплотнения. Класс защиты IP65 обеспечивает надежную работу в различных условиях. Соответствует стандарту ISO 5599-1.
Управление осуществляется электрически с пилотным управлением и внешним питанием пилотного каскада. Пилотное давление находится в диапазоне 3-10 бар. Время включения составляет 33 мс, а время выключения – 82 мс. Устройство поддерживает реверсивное направление потока и имеет защиту от перекрытия. Рабочая и окружающая температура среды варьируется от -5 до 50 °C. Ручное дублирование возможно с помощью принадлежностей и защелкивающегося толкателя.
Распределитель монтируется на монтажной плите с использованием сквозного отверстия и винта. Пневматические подключения каналов 1, 2, 3, 4, 5, а также подвод пилотного воздуха 12 и 14 выполнены под соединительную плиту размера 3 согласно ISO 5599-1. Выхлоп пилота каналов 82 и 84 осуществляется через резьбу M5. Корпус выполнен из алюминиевого литья под давлением, а уплотнения шланга – из HNBR/NBR. Продукт весит 1170 г и соответствует директиве RoHS.
