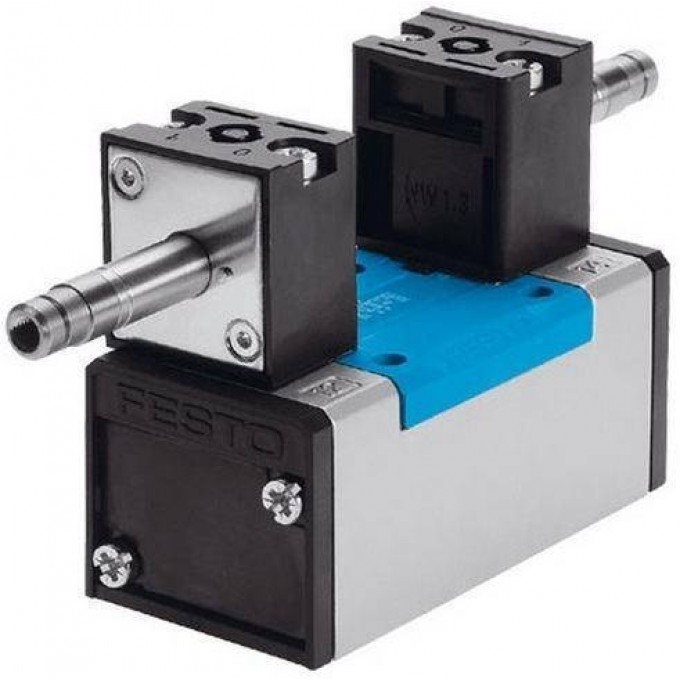

Пневматический распределитель электрический FESTO JMN1H-5/2-D-3-S-C 191915
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Пневматический распределитель Festo JMN1H-5/2-D-3-S-C (артикул 191915) представляет собой 5/2 бистабильный клапан с электрическим типом управления, предназначенный для использования в промышленных пневматических системах. Он разработан для работы со сжатым воздухом согласно стандарту ISO8573-1:2010 [7:4:4] и имеет стандартный номинальный расход 4500 л/мин. Устройство соответствует стандарту ISO 5599-1.
Данный распределитель функционирует в диапазоне рабочего давления от -0,9 до 16 бар и пилотного давления от 2 до 10 бар. Время переключения составляет 21 мс. Конструкция включает каретку поршня и мягкий тип уплотнения, обеспечивая надежность и герметичность. Класс защиты IP65 гарантирует устойчивость к пыли и струям воды. Распределитель оснащен функцией быстрого выхлопа с дросселированием и защитой от перекрытия.
Монтаж распределителя осуществляется на монтажной плите с использованием сквозного отверстия и винта, возможно любое положение при сборке. Пневматические подключения для каналов 1, 2, 3, 4, 5, а также подвод пилотного воздуха 12 и 14 выполнены под соединительную плиту размера 3 по ISO 5599-1. Электрическое подключение требует отдельного заказа катушки N1. Устройство имеет ручное дублирование с принадлежностями и защелкой.
Распределитель JMN1H-5/2-D-3-S-C обладает стойкостью к вибрации и ударным нагрузкам, соответствуя тестам FN 942017-4, EN 60068-2-6 и SG2 по FN/EN. Температура рабочей среды и окружающей среды находится в диапазоне от -5 до 50 °C. Корпус выполнен из алюминиевого литья под давлением, а уплотнения из HNBR и NBR. Продукт весит 1.090 г и соответствует директиве RoHS.
