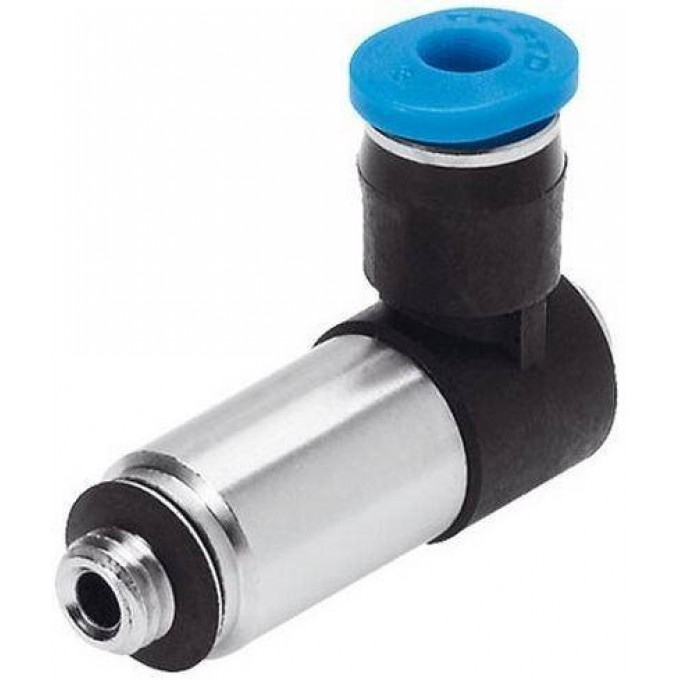

Фитинг цанговый угловой FESTO QSMLLV-M-I 193526

Фитинг цанговый угловой Festo QSMLLV-M5-4-I предназначен для быстрого и надежного соединения пневматических шлангов. Модель относится к серии Mini и обеспечивает поворотное соединение на 360°. Изделие поставляется в сборе с уплотнительным кольцом, что упрощает монтаж и обеспечивает герметичность.

Конструкция фитинга включает наружную резьбу M5 с внутренним 6-гранником для подключения к каналу 1 и цанговый зажим для шлангов с наружным диаметром 4 мм для канала 2. Условный проход составляет 1,8 мм. Корпус выполнен из PBT, стопорное кольцо из POM, уплотнения шланга из NBR, а зажимающий элемент из легированной нержавеющей стали. Номинальный момент затяжки составляет 1,33 Нм с допуском ±20%.

Фитинг предназначен для работы со сжатым воздухом, соответствующим ISO8573-1:2010 [7:-:-], с возможностью работы со смазкой. Диапазон рабочих температур окружающей среды составляет от -10 до 80 °C, а полный диапазон температур рабочего давления — от -0,95 до 6 бар, при этом рабочее давление может достигать до 14 бар в зависимости от температуры. Классификация сопротивления коррозии CRC равна 1.

Продукт соответствует директиве по ограничению использования опасных веществ (RoHS) и имеет авторизацию Germanischer Lloyd. Вес фитинга составляет 10,9 г. Гарантия на изделие составляет 12 месяцев. Сертификация CE подтверждает соответствие европейским стандартам безопасности.
