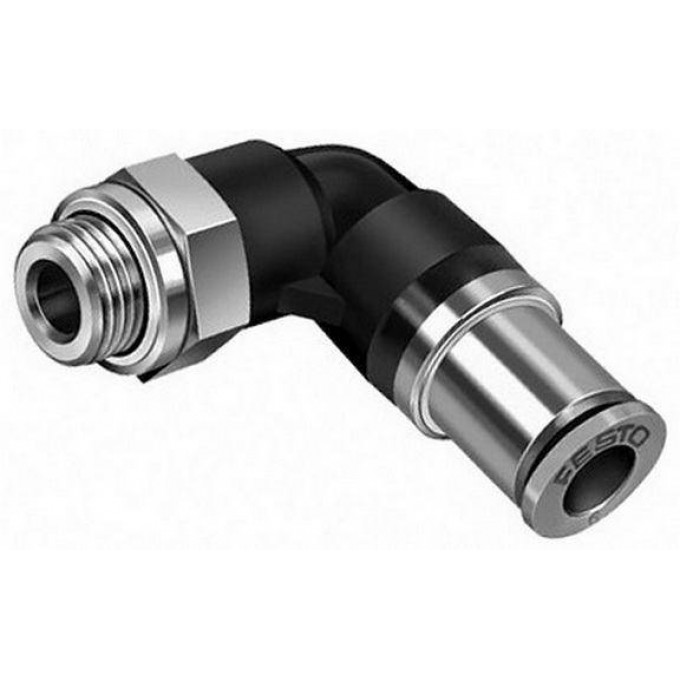

Фитинг цанговый угловой FESTO QSKL-G3 194521
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Фитинг QSKL-G3/8-12 от FESTO представляет собой угловой цанговый штуцер с обратным клапаном и самозапирающимся механизмом. Он предназначен для пневматических систем и обеспечивает надежное соединение шлангов с наружным диаметром 12 мм к оборудованию с наружной резьбой G3/8. Изделие соответствует директиве по ограничению использования опасных веществ (RoHS).
Конструкция фитинга основана на возвратно-поступательном принципе, что обеспечивает простоту и надежность монтажа. Условный проход составляет 6,2 мм, а глубина вставки шланга — 22,9 мм. Уплотнение резьбового соединения осуществляется с помощью уплотнительного кольца. Фитинг может быть установлен в любом положении и имеет возможность поворота на 360°.
Рабочее давление фитинга варьируется от -0,95 до 14 бар в зависимости от температуры, а полный диапазон температур рабочего давления составляет от -0,95 до 6 бар. Температура окружающей среды может находиться в пределах от -10 до 80 °C. В качестве рабочей среды используется сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], при этом возможна работа со смазкой. Корпус выполнен из полибутенфталата и никелированной латуни, стопорное кольцо из POM, а уплотнения шланга из NBR. Зажимающий элемент изготовлен из легированной нержавеющей стали.
Фитинг обладает низкой стойкостью к коррозии (CRC 1) и авторизован Germanischer Lloyd. Максимальный момент затяжки составляет 25 Нм, номинальный — 15,5 Нм с допуском ± 20 %. Вес продукта — 86 грамм. Продукт поставляется с гарантией 12 месяцев и имеет сертификат CE.
