Фитинг цанговый FESTO QSK-G1 194460
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

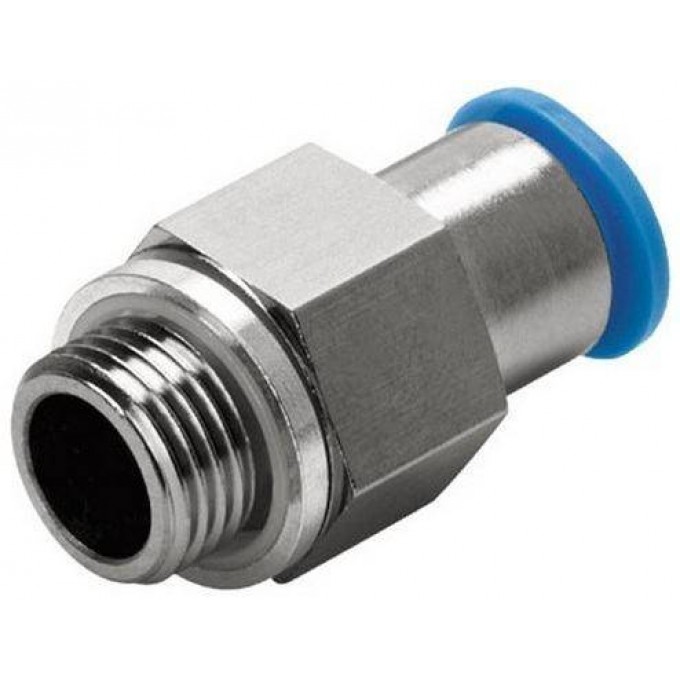

Фитинг FESTO QSK-G1/4-10 представляет собой цанговый штуцер с наружной резьбой G1/4 для пневматического подключения и цанговым зажимом для шлангов с наружным диаметром 10 мм. Предназначен для использования со сжатым воздухом в соответствии с ISO8573-1:2010 [7:-:-], а также возможна работа со смазкой. Изделие соответствует директиве по ограничению использования опасных веществ (RoHS).
Конструкция фитинга основана на возвратно-поступательном принципе, обеспечивая надежное соединение. Рабочее давление варьируется от -0,95 до 14 бар, а температура окружающей среды может быть от -10 до 80 °C. Условный проход составляет 4,8 мм, а глубина вставки шланга — 24,7 мм. Для резьбового соединения используется уплотнительное кольцо, обеспечивающее герметичность.
Корпус фитинга изготовлен из никелированной латуни, что обеспечивает низкую стойкость к коррозии (CRC 1). Стопорное кольцо выполнено из POM, а уплотнения шланга — из NBR. Зажимающий элемент изготовлен из легированной нержавеющей стали. Максимальный момент затяжки составляет 15 Нм, номинальный — 9 Нм с допуском ±20%. Фитинг авторизован Germanischer Lloyd и может быть установлен в любом положении.
