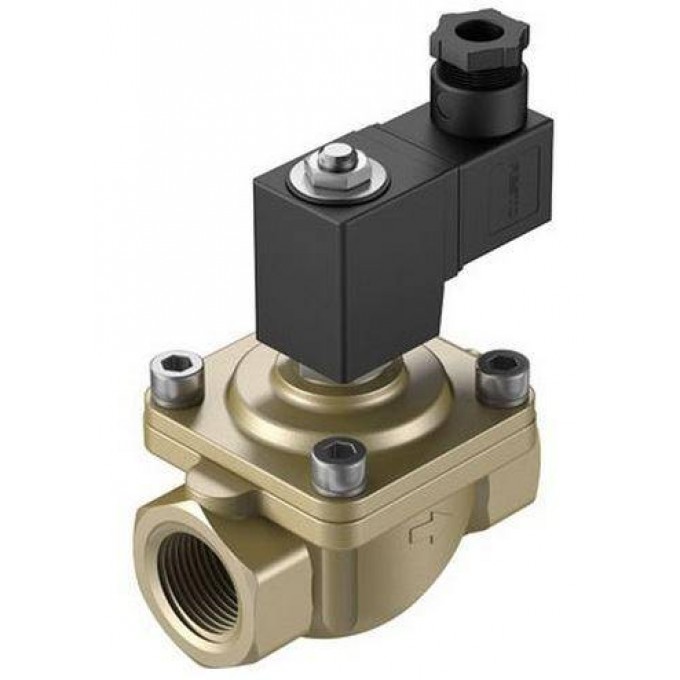

Электромагнитный мембранный клапан FESTO VZWF-L-M22C-G-E-1P 192944
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Электромагнитный мембранный клапан FESTO VZWF-L-M22C-G2-500-E-1P4-6 (артикул 192944) предназначен для управления потоками различных сред, включая сжатый воздух, инертные газы, минеральное масло, воду и нейтральные жидкости. Клапан имеет моностабильную функцию распределителя 2/2 Н.З. и обеспечивает нереверсивное направление потока. Конструкция клапана усиленная, мембранного типа, с мягким уплотнением.
Устройство оснащено электрическим управлением с катушкой 24 V DC мощностью 30 W, допускающей колебания напряжения +/- 10 %. Присоединение запорного клапана выполнено по стандарту G2, а электрическое подключение осуществляется через разъем кубической формы по EN 175301-803, исполнение А. Условный проход составляет 50 мм, что обеспечивает стандартный номинальный расход 29.900 л/мин и расход Kv 28 м³/ч. Рабочее давление клапана находится в диапазоне от 0 до 6 бар, при этом перепад давления составляет 0 бар. Максимальная вязкость среды не должна превышать 22 мм²/с.
Корпус клапана изготовлен из латуни (CW617N), а уплотнения шланга выполнены из EPDM, что обеспечивает надежность и долговечность в широком диапазоне температур. Винты изготовлены из легированной нержавеющей стали (1.4301). Клапан может эксплуатироваться при температуре среды от -10 до 80 °C и температуре окружающей среды от -10 до 35 °C. Уровень утечек соответствует классу A по EN 12266-1. Класс защиты устройства IP65, что гарантирует защиту от пыли и водяных струй.
Изделие соответствует директиве EU по устройству и имеет классификацию сопротивления коррозии CRC 1. Вес продукта составляет 6.500 г. Время включения клапана — 1.220 мс, время выключения — 2.140 мс. Клапан содержит PWIS вещества и соответствует директиве по ограничению использования опасных веществ (RoHS).
